名稱：KTJ15系列凸輪控制器

詳細信息

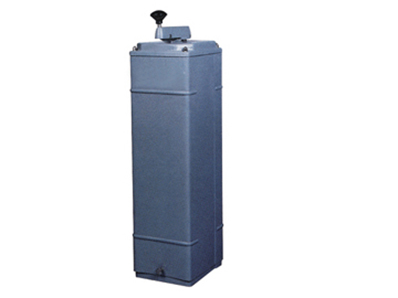

KTJ15系列凸輪控制器
一、適用范圍
適用于交流50Hz、額定工作電壓至380V，額定電流至63A的主回路中，以用于改變?nèi)喈惒绞诫妱?dòng)機定子電路的接法或轉子回路的電阻值，來控制電動機的起動、調速、制動和換向。

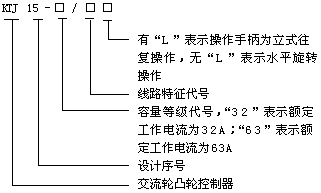

二、型號及其含義

三、結構特性
由操作機構、凸輪和觸頭系列及殼體三總分組成。操縱手柄帶有零位自鎖裝置。機械傳動部分位于箱體上部。立式操作手柄經傘齒輪傳動凸輪軸，水平操作手柄則直接傳動輪軸，使觸頭組按規定程序分合，由定位螺釘裝入棘輪上不同位置的定位孔，即決定操縱手柄的檔位數，左右各有發范圍，可任意選擇，定位棘輪彈簧力可調，在分檔清楚的前提下，通過調整棘輪彈簧力使手柄操作力在許可范圍內。采用轉動式雙斷點觸頭，32A、63A觸頭安裝尺寸相同。凸輪為插入式，可便于變換觸頭分合程序。機座為壓鑄鋁件。前后罩可方便地拆下，便于安裝、配線、維修。

四、主要技術參數及安裝尺寸與接線原理圖
4.1 GB1497-85、JB4013.1-85、JB/DQ4314-88標準 4.2 產品主要技術性能(見表)
4.3 手柄操作力不大于40N 4.4 輔助觸頭額定工作電流2.6A，AC-11電壽命60萬次 4.5 電氣原理圖(見各圖)
