名稱：BP2系列頻敏電阻器

詳細信息

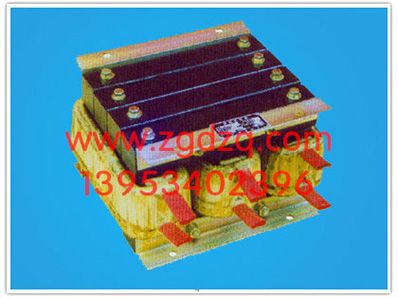

BP2系列頻敏電阻器
一、用途
    l、BP2—700系列頻敏變阻器(以下簡稱變阻器)系接于==相交流50赫芝繞線型異步電動機(JR、JRZ、JRQ等)轉子回路中，作為短時起動之用。
    電動機起動完畢后，應將變阻器切除。切除用的接觸器，刀開關等由用戶自備。
    2、BP2—400、600系列頻敏變阻器，接于三相交流落50赫茲繞線型異步電動機(JR、JRZ、JRQ型)轉子同路中，作為重復短時起動，及反接或動力制動之用。
    BP2—400、600系列變阻器，允許長期接于轉子回路中，可不另設短接器。

三、結構
1、BP2-700系列變阻器的外形，很象一個很大的三相電抗器。鐵芯由50毫米方鋼焊成的“山”字形，用不同片數疊裝成，以導磁及產生渦流損耗。鐵芯柱外套裝線圈，接受外施電壓，產生磁勢和反電勢。
外形尺寸、安裝尺寸、臺重量

型號	外表尺寸　正X側X高	安裝尺寸　正X側	重量（公斤）
BP2 ----701 BP2-----702 BP2-----703 BP2-----704	360X206X220 360X258X220 260X306X220 360X358X220	200X106 200X158 200X206 200X285	25 45 65 85

2 、BP2---400、600系列頻敏變阻器的外形，很象一個鐵損大的電抗器。鐵芯由山字形厚度鋼板疊裝組成，以導磁產生渦流損耗鐵芯柱套裝線圈，接受外施電壓，產生磁勢和反電勢.。
外形尺寸、安裝尺寸、臺重量

型號	外表尺寸　正X側X高	安裝尺寸　正X側	重量（公斤）
BP2 ----604 BP2-----608 BP2-----612 BP2-----616 BP2-----620 BP2-----624 BP2-----628 BP2-----406 BP2-----408 BP2-----410 BP2-----412	355X190X278 350X218X278 350X246X278 350X274X278 350X302X278 350X330X278 350X358X278 500X292X442 500X322X442 500X322X442 500X352X442	200X87 200X115 200X143 200X171 200X199 200X227 200X255 280X145 280X175 280X205 280X235	12 20 25 35 45 55 65 70 100 120 140
