一、概述
    BP4系列頻敏變阻器適用于三相交流50赫茲，容量40-1000千瓦的繞線型電動機，接于電動機轉子回路中，作為偶爾起動作。本系列頻敏變阻器分輕載起動和重載起動兩種類型；輕載起動型用于空壓機，冷凍機、機床、抽風機等，重載起動型用于球磨機、破碎機、皮帶機等。
    頻敏變阻器是一個損耗很大的電抗器，其鐵芯柱采用厚鋼管，軛鐵采用厚鋼板組成骨架作為導磁及感應產生渦流的機構，鋼管外裝有線圈，即輕載起動頻敏變阻器。對重載起動變阻器在線圈外加套鋁管，鋁管即為二次短路線圈，它具有提高功率因數和增大起動轉矩的作用。

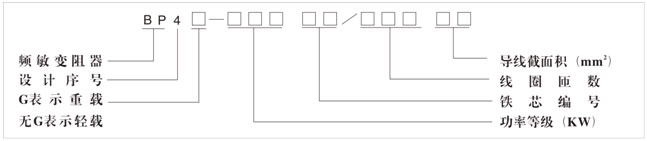

二、型號意義

三、起動性能
BP4系列頻敏變阻器起動性能：

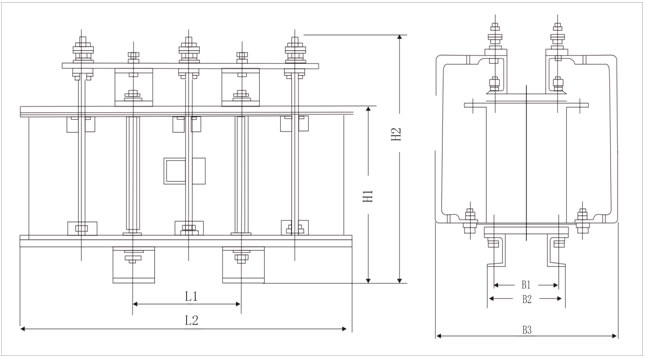

七、安裝、使用和調整
（一）安裝
（1）安裝時應牢固地固定在基座上，當基座為鐵磁性物質時應在中間墊放10mm以上非磁性墊片，以防影響頻敏變阻器的特性；
（2）連接線應按電動機轉子額定電流選用相應截面的電纜線；
（3）試車前，應先對地測量絕緣電阻，如其值小于1MΩ時，則須先進行烘干處理方可使用。
（二）使用和調整
（1）電動機剛合閘說跳砸；起動電流太大，起動太快，對機械的沖擊過大，可改用較多匝數的抽頭。如繞組有幾組（幾臺）并聯，可拆掉一組，甚至改為串聯。
（2）合閘后電機不起動，起動電流太小，或雖起動，但穩定轉速不高，可調整線圈抽頭，改用較小匝數抽頭；如繞組有幾組串聯，可拆掉一組，甚至改為串聯，或把繞組由Y接法改為Δ接法。
（3）本系列頻敏變阻器抽頭為：零點、20%、90%、100%，出廠時接線接90%抽頭。
BP4系列頻敏變阻器型號：

     BP4-02501/24504        BP4-02501/19605         BP4-02501/14006

     BP4-02501/11208        BP4-02501/09010         BP4-04002/11208

     BP4-04002/09010        BP4-04002/07113         BP4-04002/05616

     BP4-04002/04520        BP4-04002/03625         BP4-05003/12508

     BP4-05003/10010        BP4-05003/08013         BP4-05003/06316

     BP4-05003/05020        BP4-05003/04025         BP4-06304/17908

     BP4-06304/14010        BP4-06304/11213         BP4-06304/09016

     BP4-06304/07120        BP4-06304/05625         BP4-08005/12513

     BP4-08005/10016        BP4-08005/08020         BP4-08005/06325

     BP4-08005/05032        BP4-08005/04040         BP4-10006/14013

     BP4-10006/11216        BP4-10006/09020         BP4-10006/07125

     BP4-10006/05632        BP4-10006/04540         BP4-12507/12516

     BP4-12507/10020        BP4-12507/08025         BP4-12507/06332

     BP4-12507/05040        BP4-12540/04050         BP4-16008/09025

     BP4-16008/07132        BP4-16008/05640         BP4-16008/04550

     BP4-20009/10025        BP4-20009/08032         BP4-20009/06340

     BP4-20009/05050        BP4-25010/10025         BP4-25010/08032

     BP4-25010/06340        BP4-25010/05050         BP4-31511/09032

     BP4-31511/07140        BP4-31511/05650         BP4-31511/04563

     BP4-40012/11232        BP4-40012/09040         BP4-40012/07150

     BP4-40012/05663        BP4-50013/12532         BP4-50013/10040

     BP4-50013/08050        BP4-50013/06363         BP4-31511/06350

     BP4-31511/05063        BP4-31511/08040         BP4-31511/06350

     BP4-40012/08050        BP4-40012/06363         BP4-40012/10040

     BP4-40012/08050        BP4-50013/07163         BP4-25010/07140
